تحليل تكسير الانحناء على ألواح الصلب المدرفلة على الساخن Q235B

الشريط المدرفل على الساخن Q235B عبارة عن فولاذ هيكلي كربوني شائع. لديها استطالة لائقة وقوة ومتانة وقابلية للتشكيل. تعمل المادة بشكل جيد في الختم واللحام، لذلك تستخدمها المصانع على نطاق واسع لصنع الأجزاء الميكانيكية والمكونات الهيكلية الملحومة عالية المستوى للمباني والجسور.

لقد أجرينا اختبارات تشكيل العينات ولكننا وجدنا تشققات جماعية أثناء الثني. للعثور على الأسباب الجذرية ووضع خطط التحسين التي تلبي معايير العملاء، أجرى فريقنا اختبارات على عينات متشققة. قمنا بفحص التركيب الكيميائي والبنى المجهرية للمناطق المتشققة والسليمة وشكل سطح الكسر والشوائب الداخلية وحجم الحبيبات للتأكد من السبب الذي أدى إلى انحناء الشقوق.

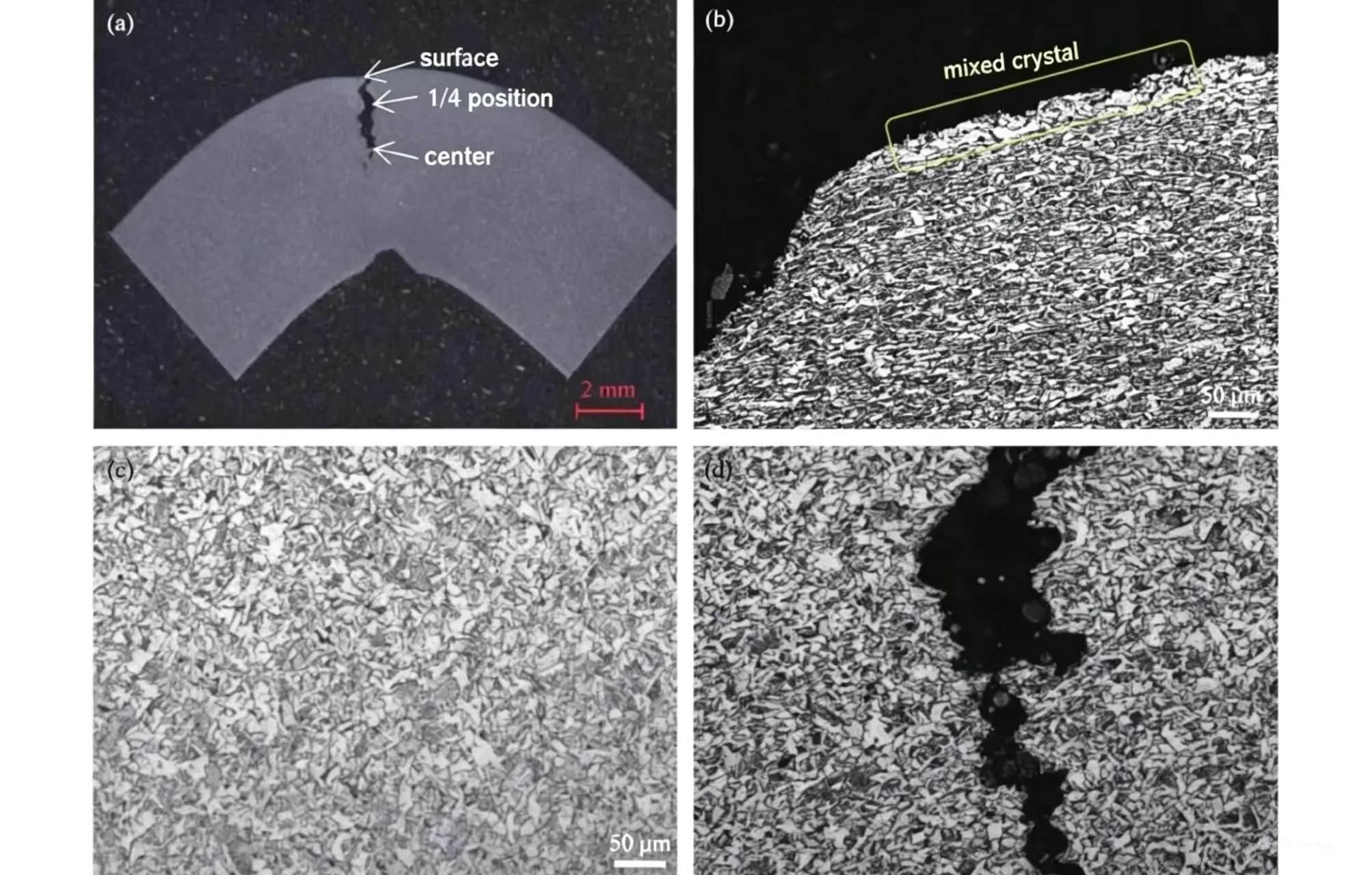

وجد المهندسون في Sanhe أن إزالة الكربنة السطحية وبنية الحبوب المختلطة لا تسبب الشقوق، ولكنها تجعل الشقوق الموجودة تنتشر بشكل أسرع بكثير. تظل البنية المجهرية للشريط الخام ثابتة في جميع قطع الاختبار: ينخفض ​​محتوى الباينيت من السطح إلى القلب بينما يرتفع محتوى الفريت، وتظهر كمية صغيرة من الفريت الحاد على سطح الشريط.

الحلول

1. قم بطحن النتوءات الموجودة على حواف الشريط قبل الختم والثني. يؤدي هذا إلى إزالة الشقوق الصغيرة في الحواف الناتجة عن القطع الخشن وتقليل التشققات المنحنية بشكل كبير.

2. تحدث مع العميل حول متطلبات الانحناء الصارمة. يمكننا إما التوصية بدرجات فولاذية بديلة ذات قوة إنتاجية أقل، أو تخصيص شريط Q235B حسب ترتيبها عن طريق ضبط قيم أداء الشد المستهدفة. سوف تتناسب الخصائص الميكانيكية الأكثر ليونة المخصصة مع عملية الختم الخاصة بها وتمنع ظهور الشقوق المنحنية.
